Chevrolet Volt система высокого напряжения часть 1 (Гибридная батарея)

Гибридная батарея\ Hybrit EV Battery Pack содержит 288 литий-ионных элементов. 3 элемента соединяются в группу, и составляют в собранном виде 96 групп соединенных последовательно. Каждая отдельная группа рассчитана на 3,7 V для напряжения в системе 355 V постоянного тока

Далее группы аккумуляторных батарей соединяются вместе, образуя 3 отдельные секции.

Первые 30 групп составляют секцию #1.

  • Эта секция находится ближе к капоту и содержит группу элементов 67 по 97

Следующие 24 группы составляют секцию батареи #2.

  • Эта секция расположена за секцией 1 и содержит группу батарей с 43 по 66.

Следующие 42 группы составляют секцию #3

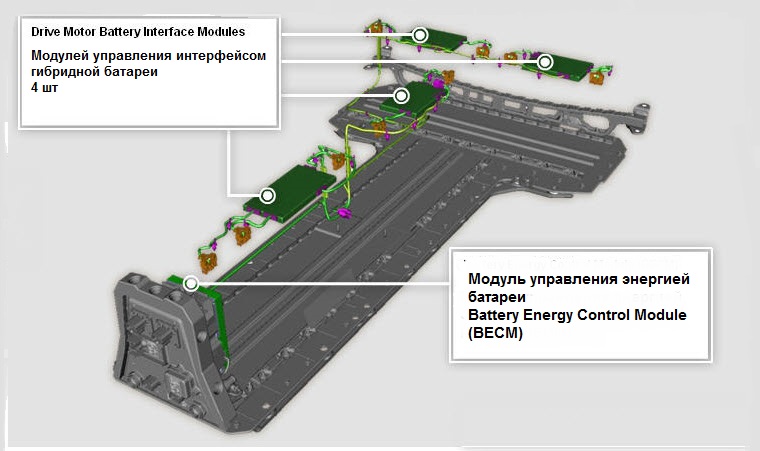

Модуль управления энергией батареи (Battery Energy Control Module (BECM)) контролирует напряжение 96 групп через 4 модуля управления интерфейсом гибридной батареи (Drive Motor Battery Interface Modules).

Существует один модуль для секций #1 и #2, и два модуля для секция #3 . Провода контроля за напряжением подсоединены к каждой отдельной группе элементов, и выходят на разъем, расположенный на верхней поверхности секции батареи. Жгут проводов соединяет этот разъем с модулями управления интерфейсом гибридной батареи (Drive Motor Battery Interface Modules), расположенными на верхней поверхности секции батареи. Которые в последствии кодируют полученное напряжение и передают его в модуль управления энергией батареи (Battery Energy Control Module (BECM)).

Модуля управления энергией батареи (Battery Energy Control Module (BECM)) следит за состоянием системы, так же любую информацию о диагностических кодах неисправностей передаются в Гибридный блок управления 2 (Hybrid Powertrain Control Module 2 (HPCM2)) через последовательные данные.

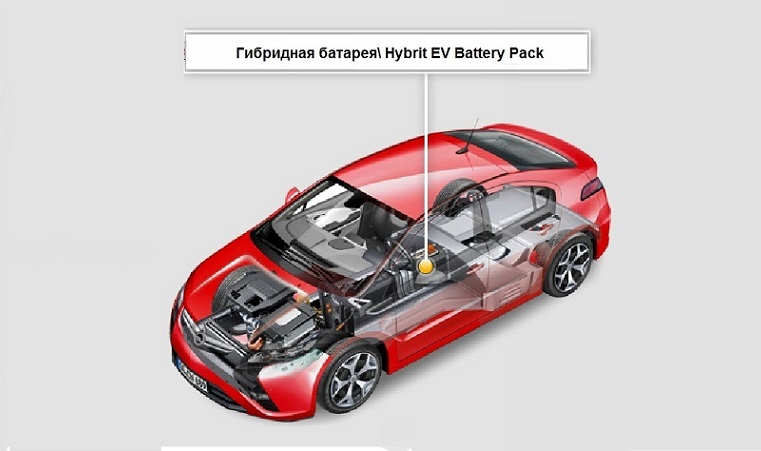

Гибридная батарея\ Hybrit EV Battery Pack находится под автомобилем.

volt battery

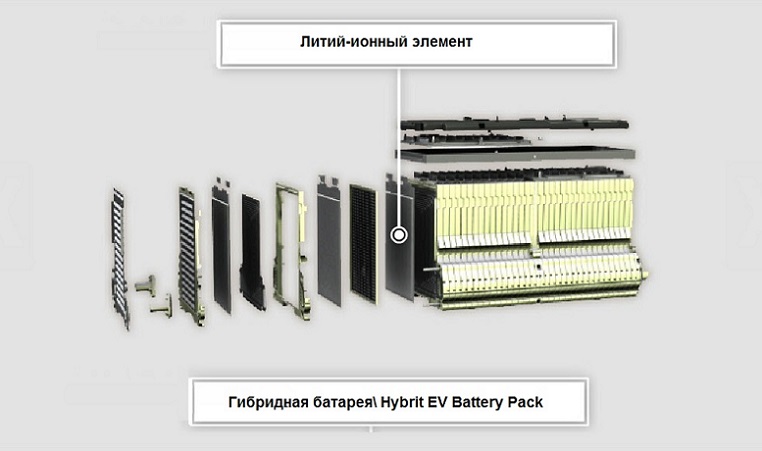

Гибридная батарея\ Hybrit EV Battery Pack Chevrolet VOLT состоит из

  • Литий-ионных элементов
  • Модуль управления энергией батареи Battery Energy Control Module (BECM)
  • 4-х Модулей управления интерфейсом гибридной батареи (Drive Motor Battery Interface Modules)



volt gmclub

Внутри гибридной батареи\ Hybrit EV Battery Pack находится:

  • Модуль управления энергией батареи (Battery Energy Control Module (BECM))
  • Модули управления интерфейсом гибридной батареи 4 шт. (Drive Motor Battery Interface Modules)
  • Датчик тока
  • Сервисный выключатель высокого напряжения



BECM

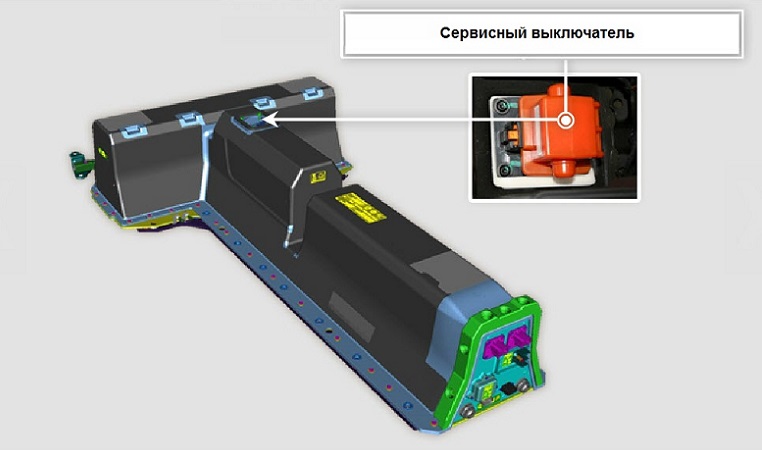

Сервисный выключатель высокого напряжения\Manual Service Disconnect (MSD)

volt battery contactor
